QEMU와 KVM은 수많은 Hypervisor 중 하나입니다. Hypervisor는 서로 다른 복수 개의 OS를 단일 물리 머신 위에서 스케줄링 할 수 있는 소프트웨어이며 이는 [그림]과 같이 두 개의 타입으로 나누어집니다.



Type1의 경우, 운영체제 없이 바로 Hypervisor가 설치되며  VMware의 ESXi와 같은 것들이 여기에 해당됩니다. 반면 Type2의 경우 운영체제를 설치하고, 그 위에 Hypervisor가 실행되는 형태입니다.  KVM, QEMU, Virtualbox가 이 유형에 해당합니다.



#kvm 모듈확인

lsmod | grep kvm

modprobe kvm kmv_intel



#kvm 설치하기 위한 저장소

yum repolist

yum -y install qemu-kvm libvirt virt-install virt-manager

yum groupinstall "virtualizaion" -y



가상화 하이퍼 바이져 시작

systemctl start libvirtd

systemctl enable libvirtd





하드디스크 추가한거 마운트하기



df -h

cd /dev

fdisk /dev/sdb

m

n

p

1

엔터두번

q



fdisk /dev/sdc



 파티션 나눈뒤 포맷해준다

 mkfs -t ext4 /dev/sdb





mkdir /vms

VM 을 관리하기 위한 폴더를 생성한다.

Mkdir /iso_lib

ISO 파일이 들어올수있게만든다

#마운트

mount /dev/sdb /vms

mount /dev/sdb /iso_lib





자동 마운트 하게 하는 명령어이다

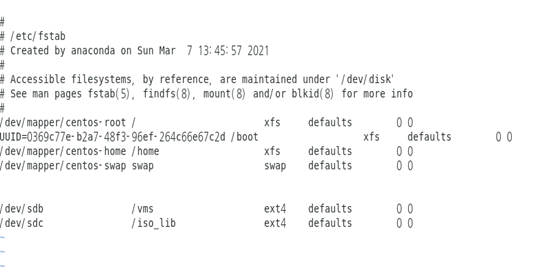

vi /etc/fstab

/dev/sdb        /vms                            ext4    defaults        1 2

를추가 해주고

/dev/sdc        /iso_lib                        ext4    defaults        1 2

해주면 껏다켜도 마운트 되게 설정하는것이다





리눅스 커널에 virt-manager 하면 가상 머신을 추가 할 수 있는 GUI 환경이 뜬다.

가상머신 관리자가 뜨면 파일을 선택해서 새 가상 머신추가를 누른다.

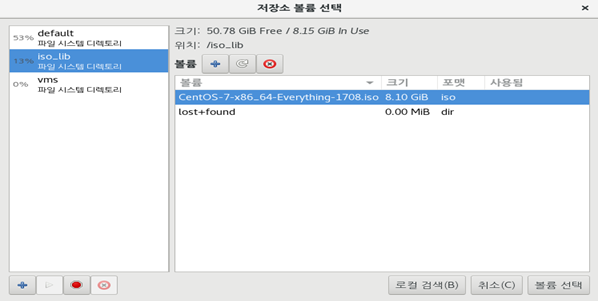

1. Iso 파일이 있는 /iso_lib 폴더를 마운트한다.

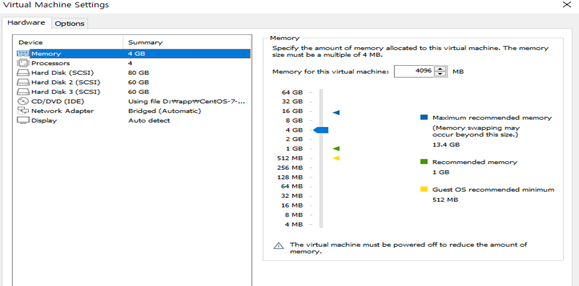

2.Cpu 와 메모리는 사용자가 지정해서 만들 수 있다.

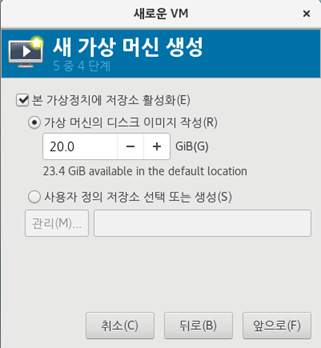

1.디스크 크기를 지정하고

2.Kvm 이름을 지정하고 완료를 누르고

3.Kvm에 오른쪽 마우스를 클릭 후 kvm 2,3 clone 을  생성한다.

4.서로 통신 하기 위한 network를 만들어줘야한다.













Open Vswitch



오픈브이스위치(OpenvSwitch)

흔히 OVS라고 부르며, 아파치 라이선스로 배포되는 다계층 오픈소스 가상 스위치다.

OVS는 네트워킹 환경에서 네트워킹 스위치를 가상으로 또는 소프트웨어로 구현해 사용할 수 있다.

OVS는 호스트 내의 가상머신 또는 호스트 간 가상머신을 연결하는 데 사용된다.



#기본적인 명령어

#ovs-vsctl show                                      :실행중인 스위치의 구성

#ovs-vsctl list-br                                     :설정된 모든 브릿지 이름

#ovs-vsctl list-ports <bridge>                    :브리지의 모든 포트이름 표시

#ovs-vsctl list interface <bridge>                :모든 인터페이스 이름

#ovs-vsctl add-br <bridge>                       :스위치 데이터베이스에 브리지 생성

#ovs-vsctl add-port <bridge> <interface>    :인터페이스를 Open vSwtich에 연결한다





설치 과정

## kvm 가상화를 위한 소프트웨어 정의 네트워킹

Open vSwitch 설치와 설정

EPEL을 통한 yum 설치

*EPEL(Extra Packages of Enterprise Linux): 레드헷에서 제공 되는 별도의 패키지 저장소

#yum install -y epel-release

# yum install -y openvswitch bridge-utils // 오픈 스위치 설치





Vi /etc/sysconfig/network-scripts/ifcfg-ens32 uuid 제외한 나머지 # 처리 후 아래를 추가











Vi /etc/sysconfig/network-scripts/ifcfg-vswitch001 생성 후 아래와 같이 편집









ovs-vsctl add-br vswitch001  //vswitch001 이름을 가진  스위치 추가

ovs-vsctl show //추가한 스위치 목록 확인









Virt-manager 에있는 kvm을 상세보기하면 하드웨어 정보를 확인할 수 있다.

네트워크 카드를 추가한 후 vswitch001 네트워크를 적용시킨다.









vi ./vswitch001.xml 을 생성하고 아래의 구성을 입력한다.



Vswitch001.xml에 대한 편집을 마쳤으면

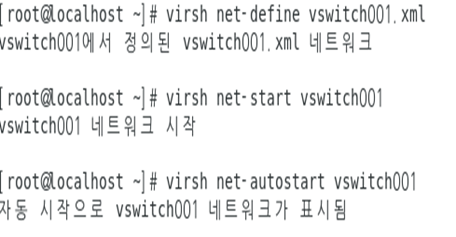

아래와 같이 정의된 네트워크를 시작한다.





virsh edit kvm 들어가서 kvm1 ~ 3번까지

Interface 란에 <virtualport type='openvswitch'>

<target dev=‘kvm1~3’/> 을 추가편집 한다.







게스트 os 로 가서 앞서 설정한 장치에 포트를 달아줘야 한다.

#ovs-vsctl add-port <bridge>, <interface>

Ovs-vsctl add-port kvm1 ~ 3 을 추가한다.





포트를 추가해줬으면 ovs-vsctl show 하면

Vswitch001 에 대한 정보를 확인 할 수 있다.

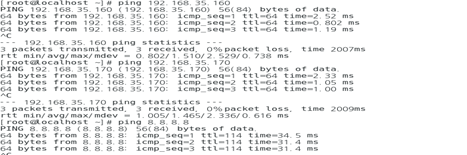

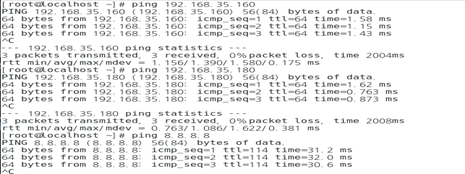

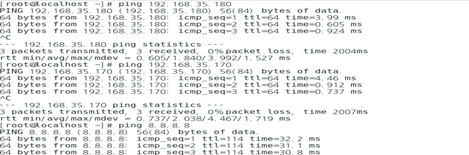

ovs-vswitch001 kvm 1~3전구간 통신 확인

kvm1



kvm2





kvm3





NFS-SERVER

NFS란 무엇인가요?

공유된 원격 호스트의 파일을 로컬에서 사용할 수 있도록 개발된 파일 시스템을 네트워크 파일 시스템(NFS)이라고 합니다.

NFS 서버가 파일을 공유하면 NFS 클라이언트가 공유한 디렉터리를 마운트해서 원격 호스트(NFS 서버)의 파일을 사용합니다







rpm -qa nfs-utils  // nfs가 설치 되어있는지 확인

## nfs 설치 및 설정

Yum –y install nfs-utils

Systemctl restart nfs-server

Systemctl enable nfs-server

vi /etc/exports  // 공유할 폴더와 허용할 ip 대역 설정

/share   192.168.100.0*(rw.sync)

mkdir /share  //share 라는 폴더 생성

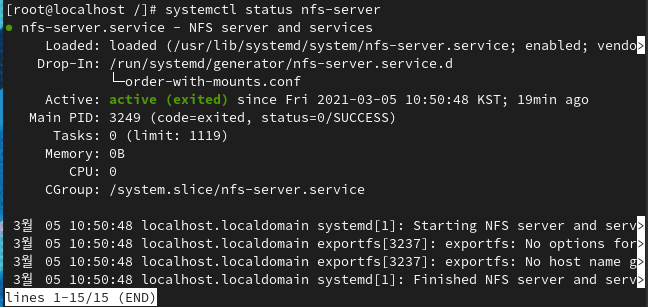

NFS-SERVSER 상태확인





공유할 폴더 생성







허용할 IP 대역과 권한 설정





Exportfs –v 하여 공유된 폴더 상태 확인





/shared 폴더안에 jpg 파일을 넣는다.





Client 에서 마운트할 폴더 생성 후 fstab 에서  사진과 같은 설정후 저장한다.

10.6.1.55:/shared (nfs-server의  ip와 마운트할 폴더

/root/myshare -> /shared에 마운트할 디렉터리의 경로

Kvm1~3 까지 설정하고 편집한다.







kvm 1~3 에서 myshare 디렉터리로 가면 jpg 파일이 보인다.

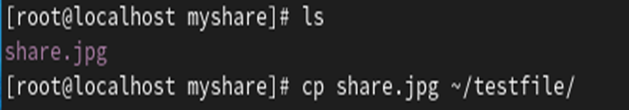

testfile 이라는 디렉터리로

Jpg 파일을 옮기고

ls 로 확인











이로서 nfs-server 구축이 끝났습니다.





로드 벨런싱



부하분산 또는 로드 밸런싱(load balancing)은 컴퓨터 네트워크 기술의 일종으로 둘 혹은 셋이상의 중앙처리장치 혹은 저장장치와 같은 컴퓨터 자원들에게 작업을 나누는 것을 의미한다.

부하 분산을 하면 가용성 및 응답시간을 최적화 시킬 수 있다.









3개의 웹서버로 라운드 로빈을 하기위해선 각각 웹서버가 작동해야한다.

rpm –qa httpd //웹서버 설치 확인

Yum –y install httpd

Systemctl start httpd

Systemctl enable httpd

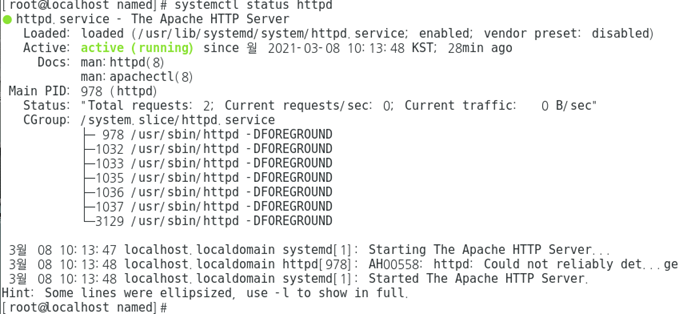

3 대의 웹서버가 구축되었으면

Vi /var/www/html/index.html // index.html 파일을 생성한다.

아래와 같은 웹서버에 올릴 내용을 편집한다.





Named = DNS

도메인 이름을 ip 주소로 변환시키는 역할

yum -y install bind-chroot

주 DNS 서버를 구축해서

서버에 있는 hosts 파일에 동일한 3대 웹서버 ip 를 등록 한다.

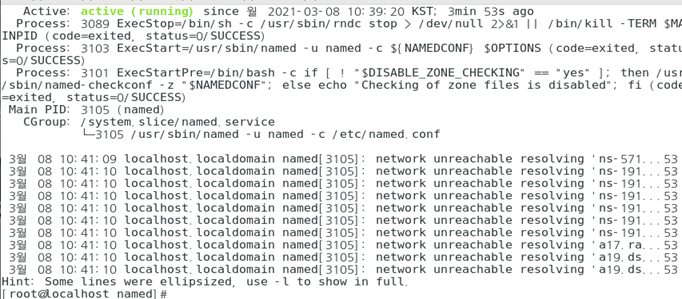

namd 작동상태





각 웹서버가 접근할 수 있게

사진과 같은 설정을 편집해 준다.

vi /etc/namd.conf

set nu

11 행  -> { any; };

12 행 -> none;

19 행 ->any;

34 행  -> no;





vi /etc/named.conf

zone "jeong.com" IN {  //도메인 이름

  type master;

  file "jeong.com.db“

jeong.com.db 파일에다 세부적인 사항을 설정하겠다는 뜻

  allow-update { none; };

};







cd /var/named

ls

touch jeong.com.db

vi ./ jeong.com.db









vi /var/named/jeong.com.db 설정



www.jeong.com 주소를 요청하면 192.168.35.160 을알려준다.

해당 문법이 잘 되었는지

named-checkconf 로 확인한다. 만약 에러가 난다면 /etc/named.conf 에서 문법오류가 발생한 것으로 다시 가서 확인한다.

name-checkzone john.com.db john.com.db  // john.com.db 파일에 문법체크 확인







Kvm1~3 까지 DNS서버를 IP 192.168.35.160 으로 바꾼후 cat 으로 DNS 서버 확인





Kvm 2~3 로가서 jeong.com 을 치면 웹페이지가 뜬다.





Kvm 2~3 로 가서 웹서버의 설정을 파란색,녹색 으로 바꾼다.

vi /var/www/html/index.html

kvm 2는 파란색으로 설정



vi /var/www/john.com.db 로들어가서 kvm 2, 3 ip 를 추가해준다.

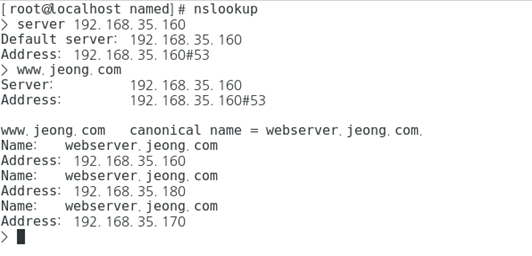

Nslookup

www.jeong.com 을 치면

아래의 3개의 ip가 뜨면 정상이다.



client 의 nslookup

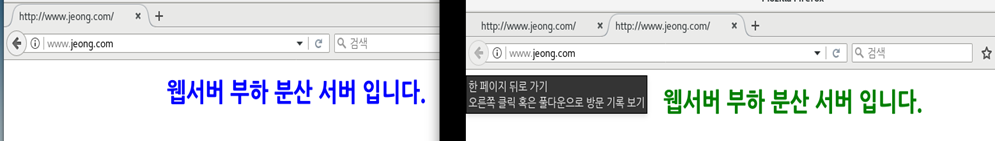

Client 로 가서 www.jeong.com  을 치면 아래 사진과 같이 다른 웹서버가 돌아가면서 뜨게 된다.

단 , 부하 분산을 할때 동일한 정보가 가진 웹서버를 여러대 구현해야 동일한 서비스를 이용할 수 있다.
