네트워크 이중화

이중화 목적? 네트워크 가용성을 높이기 위함.

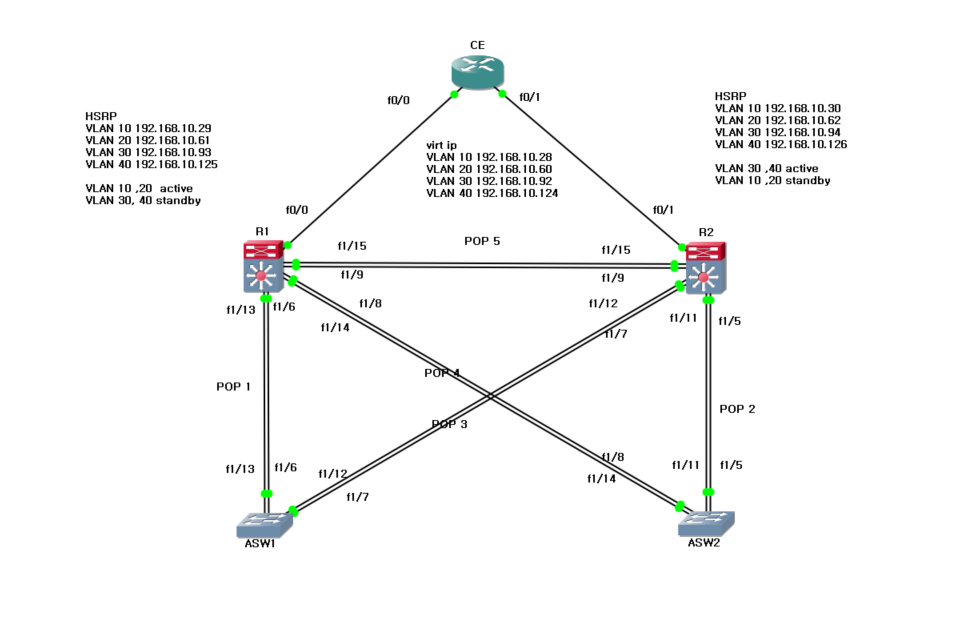

토폴로지



공통
conf t
no ip domain lookup
line c 0
logg sy
exec-timeout 0
line vty 0 4
password cisco
login
exit



ce
int f0/0
no shut
ip add 192.168.10.131 255.255.255.248
exit
int f0/1
no shut
ip add 192.168.10.139 255.255.255.248





rip 으로 라우팅
router rip
version 2
network 192.168.10.0
no auto-summary
default-information orginate



R1)

rip 으로 라우팅

router rip
version 2
network192.168.10.0
no auto-summary

int f0/0
no shut
ip add 192.168.10.132 255.255.255.248

int vlan 10
ip add 192.168.10.29 255.255.255.224
exit
int vlan 20
ip add 192.168.10.61 255.255.255.224
exit
int vlan 30
ip add 192.168.10.93 255.255.255.224
exit
int vlan 40
ip add 192.168.10.125 255.255.255.224

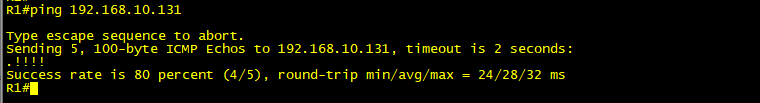

ping 192.168.10.131 //ce 라우터 가는지 확인

************************************************************************************************************

이중화
int vlan 10
standby 10 ip 192.168.10.28 //가상 ip 선언 (10 은 그룹넘버다)
standby 10 priority 110
standby 10 track fastetethernet 0/0 20  // 0/0은 그경로를 감시한다.(고장대비) priority 값이 100보다 작으면됨
standby 10 preempt delay minimum 30 // 30초 대기했다가 넘겨준다.
exit
int vlan 20
standby 20 ip 192.168.10.60
standby 20 priority 110
standby 20 track f0/0 20
standby 20 preempt delay minimum 30

exit
int vlan 30
standby 30 ip 192.168.10.92
standby 30 preempt
exit
int vlan 40
standby 40 ip 192.168.10.124
standby 40 preempt
*************************************************************************************************************



R2)

rip 으로 라우팅

router rip
version 2
network192.168.10.0
no auto-summary

int f0/1
no shut
ip add 192.168.10.140 255.255.255.248
exit



int vlan 10
ip add 192.168.10.30 255.255.255.224
exit
int vlan 20
ip add 192.168.10.62 255.255.255.224
exit
int vlan 30
ip add 192.168.10.94 255.255.255.224
exit
int vlan 40
ip add 192.168.10.126 255.255.255.224
exit

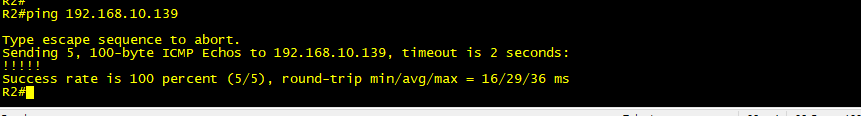

ping 192.168.10.139

*************************************************************************************************************
이중화
int vlan 10
standby 10 ip 192.168.10.28
standby 10 preempt
exit

int vlan 20
standby 20 ip 192.168.10.60
standby 20 preempt
exit
int vlan 30
standby 30 ip 192.168.10.92
standby 30 priority 110
standby 30 track f0/1 20
standby 30 preempt delay minimum 30
exit

int vlan 40
standby 40 ip 192.168.10.124
standby 40 priority 110
standby 40 track f0/1 20
standby 40 preempt delay minimum 30
*************************************************************************************************************

R1)

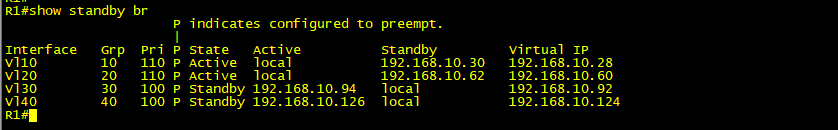

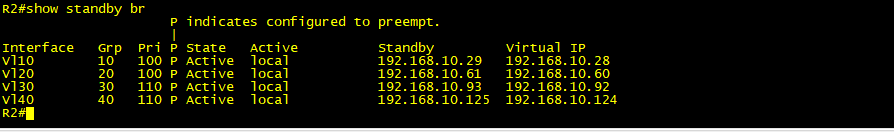

show standby vlan 10 // 가상 ip 를 확인한다. 그룹 10 에대한 엑티브가 되었다.

show standby vlan 20 // 20에 대해서도 엑티브 상태가 확인

show standby vlan 30 // 30에 대해서는 스탠바이 상태가 되었다.

show standby vlan 40 // 40에 대해서도 스탠바이 상태가 되었다.

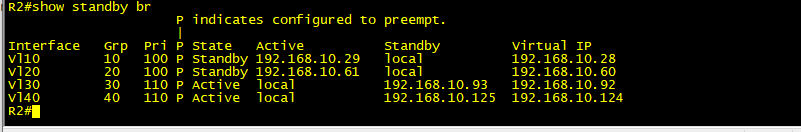

R2 에서는 vlan 30,40 이 액티브 상태이고, vlan 10,20이 스탠바이 상태가되었다.







여기서

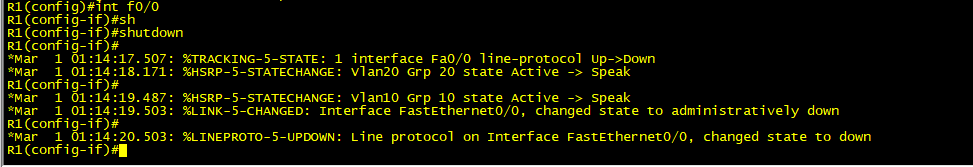

int f0/0 를 꺼보자
shut
f0/0 경로를 감시 설정했고 .(고장대비) priority 값이 100 보다 작아져서 R2)의 vlan 10 ,20 이 작동할 것이다.



R2에서는 vlan 10,20 이 액티브 모드가 된것을 확인할수있다.
