루트 스위치 조정

루트 스위치 조정
별도로 조정하지 않으면 브리지 우선 순위가 모두 동일하므로 mac 주소가 낮은 오래된 스위치가 루트 스위치로 동작할 가능성이 높다.



또한 기본적으로 vlan에 대해서 동일한 스위치가 루트 스위치 역할을 하게 되므로 특정한 링크는 사용되지 않아 네트워크 효율이 떨어짐



SW1 은 VLAN10 , SW2 는 VLAN20

SW3에서는 각각 포트당 VLAN10 ,20 의 루트 포트가 된다.

결과적으로 VLAN 당 부하 분산이 일어나게 된다.


SW1을 VLAN 10 의 루트 스위치로 조정하기 위해 각 스위치 사이에 연결하는 포트를 트렁크로 설정한다.



SW1)
int range f1/11 , f1/13
switchport trunk encapsulation dot1q
switchport mode trunk


sw2)
int range f1/11 - 12
switchport trunk encapsulation dot1q
switchport mode trunk


sw3)
int range f1/12 - 13
switchport trunk encapsulation dot1q
switchport mode trunk



VTP 설정

sw1)
vtp domain vtp_01

vlan 10
name 1_vlan
vlan 20
name 2_vlan
exit

루트 스위치 설정하기



vlan 10
sw1)
spanning-tree vlan 10 root primary

sw2)
spanning-tree vlan 10 root secondary



직접 브리지 우선순위를 조정해도 된다.

vlan 20

sw1)

spanning-tree vlan 20  priority 0



sw2)

spanning-tree vlan 20  priority 4096



## STP 브릿지 우선순위 조정시 이더 스위치 모듈에서는 0 - 65535 사이 아무 값이나 사용가능함.

하지만 , 카탈리스트 스위치는 4096 배수값을 사용해야함.





SW1

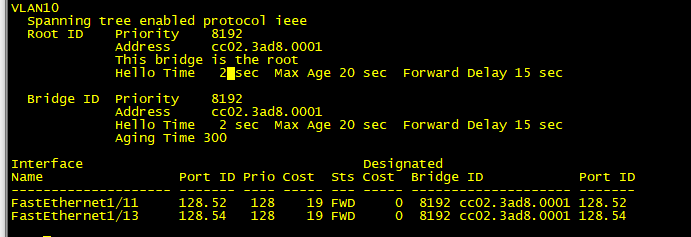

VLAN 10

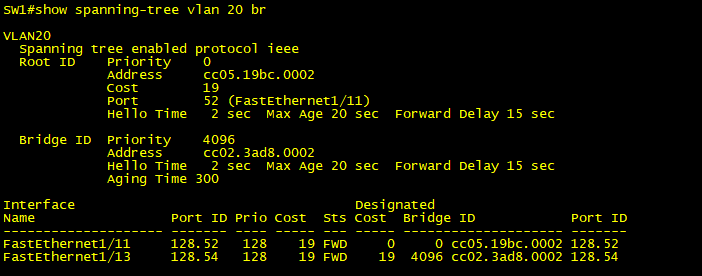

VLAN 20





SW2

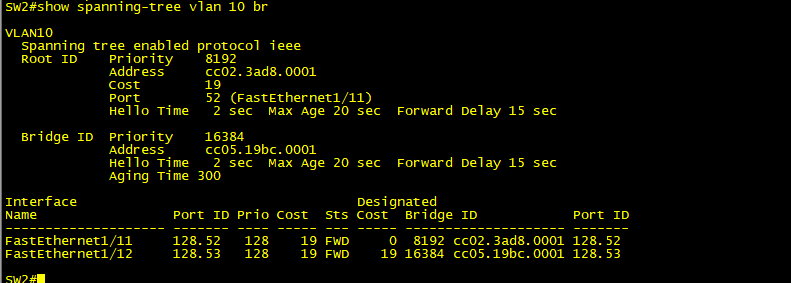

VLAN 10



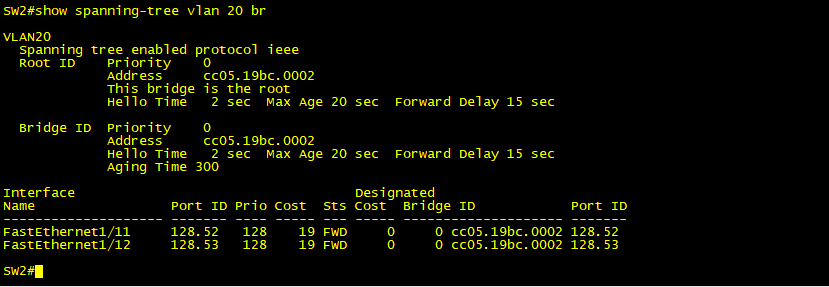

VLAN 20



SW3

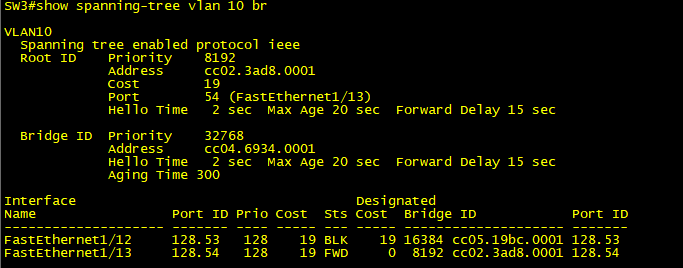

VLAN 10

VLAN 10 에대해서는 F1/12 포트가 대체포트이고, F1/13 이 루트 포트가 되었다.

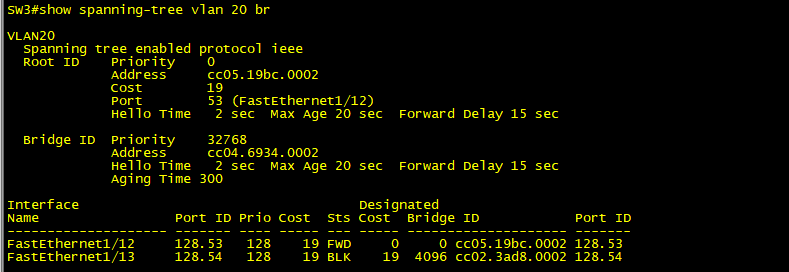

VLAN 20

VLAN 20 에대해서는 F1/12 포트가 루트 포트이고, F1/13 이 대체 포트가 되었다.



결과적으로 F1/12 , F1/13 두 포트가 모두 사용되어 VLAN 별로 부하분산이 이루어진다.
