라우터 ip 설정 , 정적 라우팅

워밍업으로 gns3의 기본설정에 대해 알아보겠다.

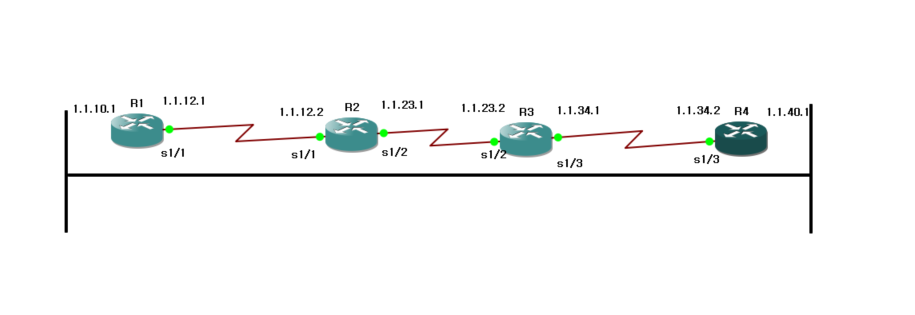

가장 기초적인 맵이다.



라우터 설정방법

공통(R1~R4) 입력

conf t

no ip domain lookup

line c 0

logg sy

exec-timeout 0

line vty 0 4

password cisco

login

exit



R1)

int f0/0

no sh

ip add 1.1.10.1 255.255.255.0

int s1/1

no sh

ip add 1.1.12.1 255.255.255.0



R1 넥스트 홉 핑 테스트

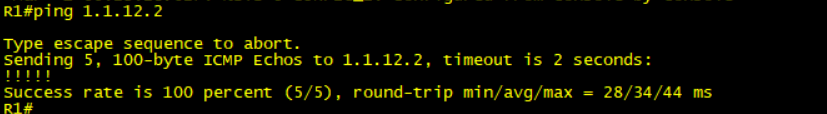

R1 -> R2 핑



R1의 라우팅 테이블



R2)

int s1/1

no sh

ip add 1.1.12.2 255.255.255.0

int s1/2

no sh

ip add 1.1.23.1 255.255.255.0



R2 넥스트 홉 핑 테스트



R2 ->R1 핑



R2 -> R3 핑



R2의 라우팅 테이블







R3)

int s1/2

no sh

ip add 1.1.23.2 255.255.255.0

int s1/3

no sh

ip add 1.1.34.1 255.255.255.0



R3 넥스트 홉 핑 테스트

R3 -> R4

R3 -> R2

R3의 라우팅 테이블







R4)

int s1/3

no sh

ip add 1.1.34.2 255.255.255.0

int f0/0

no sh

ip add 1.1.40.1 255.255.255.0



R4 넥스트 홉 핑 테스트

R4 -> R3



R4의 라우팅 테이블





R1 에서 R2 R3 R4 까지 핑 날려보자





ping 이 전달되지 않았다 뜬다.



ip 를 다 설정해줬는데 왜 다 핑이 안갈까?

이유는 라우터는  같은 네트워크 대역 만 ping 이가고

직접적으로 인터페이스랑 연결된 곳으로만 ping을 보낸다.



쉽게말해서 ping 이 가는조건

1.라우팅 테이블에 등록된 곳으로 핑을 보낸다.

2.같은 네트워크 대역이어야 한다.



-같은 네트워크대역 이란 ? 1.1.12.1, 1.1.12.2  -> 1.1.12.0 ~255 ip 를 말하는것이다.



-라우팅 테이블이란?



인터페이스에 들어가서 직접적으로 ip를 등록해주면 등록된 ip 가 테이블에 올라온다.



R2 ,R3 , R4 까지 IP를 R1에다가 등록하는것을



정적 라우팅이라 한다.



R1 정적라우팅



ip route 1.1.23.0 255.255.255.0 s1/1

ip route 1.1.34.0 255.255.255.0 s1/1

ip route 1.1.40.0 255.255.255.0 s1/1



R1 의 라우팅 테이블





R2 정적 라우팅



ip route 1.1.10.0 255.255.255.0 s1/1

ip route 1.1.34.0 255.255.255.0 s1/1

ip route 1.1.40.0 255.255.255.0 s1/1

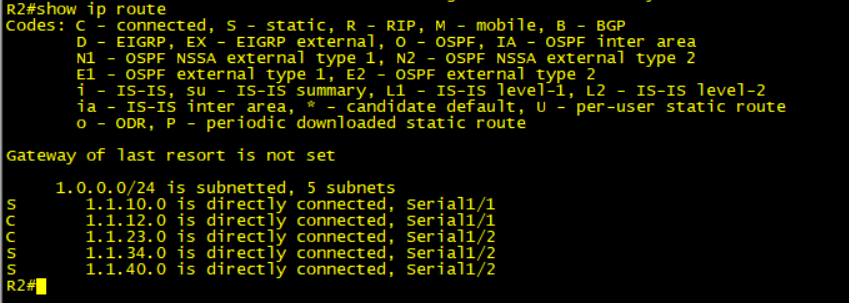

R2 의 라우팅 테이블



R3 정적라우팅



ip route 1.1.10.0 255.255.255.0 s1/2

ip route 1.1.12.0 255.255.255.0 s1/2

ip route 1.1.40.0 255.255.255.0 s1/3

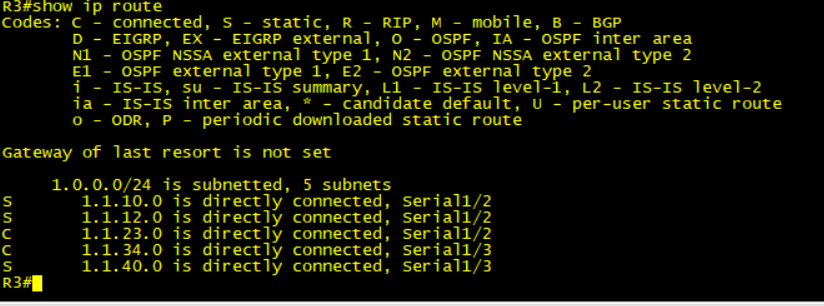

R3의 라우팅 테이블





R4 정적라우팅



ip rotue 1.1.10.0 255.255.255.0 s1/3

ip route 1.1.12.0 255.255.255.0 s1/3

ip route 1.1.23.0 255.255.255.0 s1/3



R4의 리우팅 테이블

















R4 -> R1 까지 ICMP 핑 테스트







R1에서 전구간 통신
