네트워크 장비

통신장비

전세계적으로 가장 많이 사용하는 장비가 cisco 사의 스위치와 라우터를 사용한다.











네트워크 엔지니어나 시스템엔지니어 , 통신 관련 기술자 라면 앞으로 지겹도록 이장비를 보게 될 것이다.



하드웨어 내부구조와 외부구조로 구분된다.

내부: cpu ram 플레시메모리 등

외부: 다른장비와 접속할 각종 포트 , pc와 접속하기 위한 콘솔포트와 AUX포트등이 있다


네트워크 장비 내부 구조

CPU: 시스템을 제어하고 각종연산을 한다.

DRAM: 각 포트에서 필요한 버퍼제공, mac 주소 테이블과 라우터가 참조하는 라우팅 테이블이 저장된다
DRAM의 내용은 장비가 재부팅 되면 초기화 된다.


Flash Memory: 하드디스크에 해당되는것이 플레시 메모리다.
os 가 저장되고 장비의 설정내용이 저장된다.


NVRAM: 설정파일이 저장된다 IP주소 , 라우팅/스위칭 정책 등 재부팅되어도 내용은 사라지지 않는다.

ROM: os를 작동시킨다. 장비의 고장이나 장애 발생시 복구를 위한 os 등 저장되어있다.

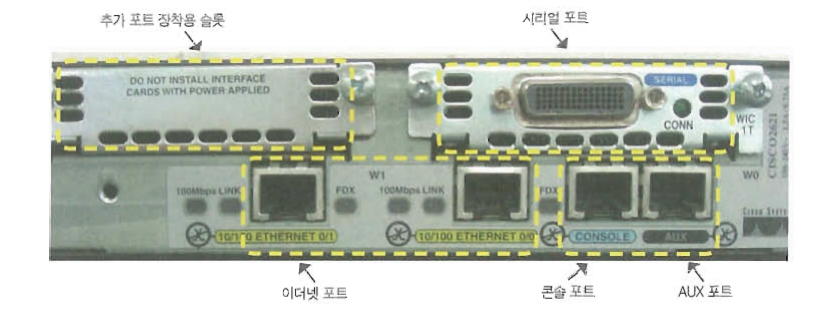

네트워크 장비 외부 구조











시리얼 포트 : wan 장비와 연결되는 부분을 serial port 라 한다.

interface s 0/1 이면  시리얼 포트의 0번슬롯의 포트번호 1번을 뜻한다.


이더넷 포트: LAN 장비와 연결되는 부분으로 이더넷 포트 , 패스트 , 기가비트이더넷 포트 등
있다.

interface f0/1 이면 패스트이더넷 포트의 0번슬롯의 1번포트 라는 뜻이다.

콘솔포트: pc로 이용하여 장비를 설정하거나 동작확인을 할때 사용하는 포트를 콘솔포트라한다.

콘솔포트는 ssh,telnet으로 원격접속을한다.

aux포트: 콘솔과 용도는 같다. 다른점은 관리자용 암호가 설정되지 않으면 관리자 모드로 들어갈수 없다.
