이더채널
이더 채널

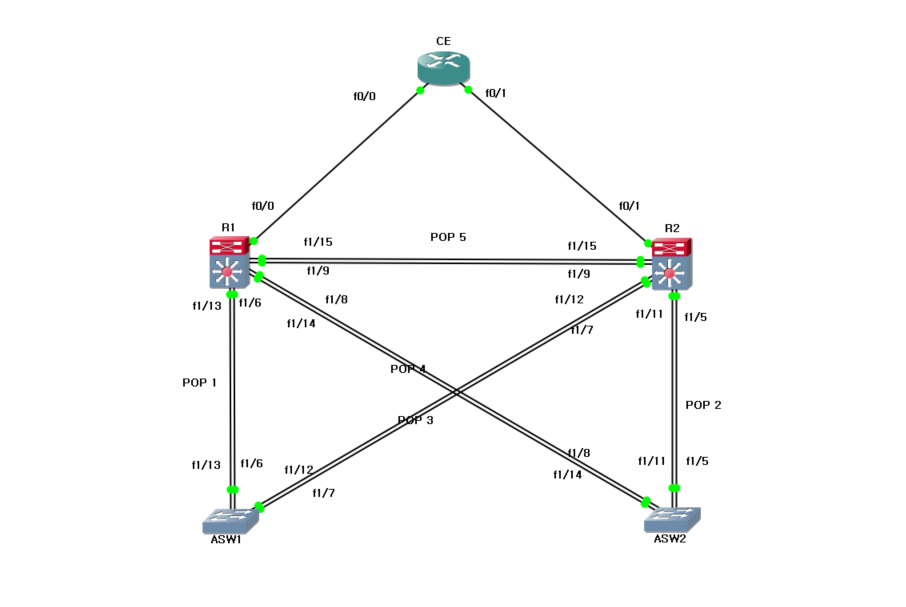

이더채널이란? 두 스위치 사이에 연결된 다수개의 포트를 하나의 포트로 동작시키는 것을 말한다.
이더채널 멤버 포트중 하나에 장애가 발생하면 나머지 포트를 통하여 데이터가 전송된다.
공통
conf t
no ip domain lookup
line c 0
logg sy
exec-timeout 0
line vty 0 4
password cisco
login
exit
R1) VLAN 선언
conf t
vlan 10
name vlan_10
exit
vlan 20
name vlan_20
exit
vlan 30
name vlan_30
exit
vlan 40
name vlan_40
exit
int range f1/13 - 15
swich trunk enc dot
switch mod trunk

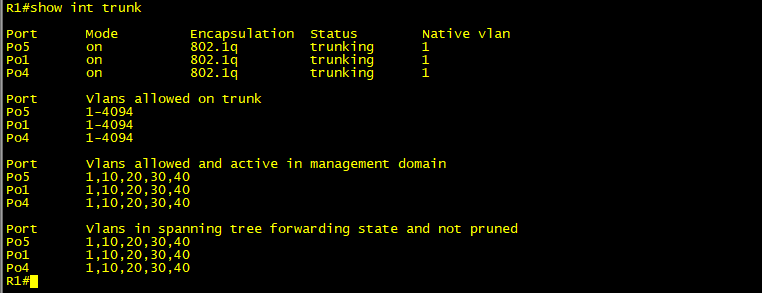

show int trunk // vlan 10,20,30,40 다닐수 있는지 확인

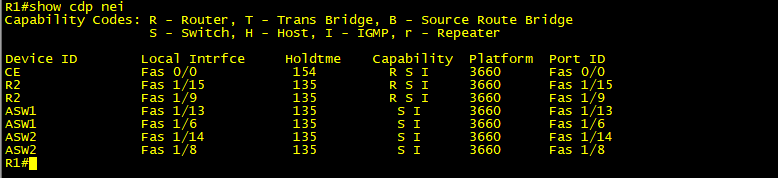

show cdp nei //자신에게 연결된 포트를 확인할 수 있다.
복수 개의 인테페이스를 묶을때 range 를 사용하면 편하다.
R1 연결된것
conf t
int range f1/15 , f1/9
switch tr enc dot
swich mode trunk
channel-group 5 mode on
SW1 연결된것
int range f1/13 , f1/6
sw tr enc dot
sw mode tr
channel-group 1 mode on
SW2 연결된것
int range f1/14 ,f1/8
sw tr enc dot
swi mode tr
channel-group 4 mode on

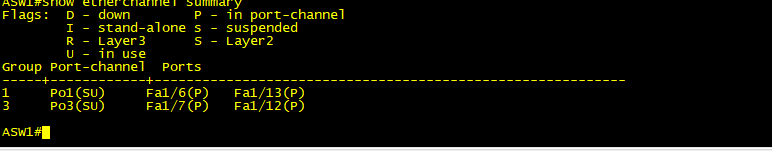

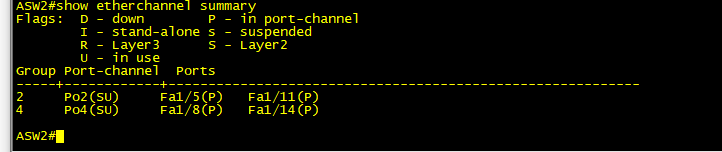

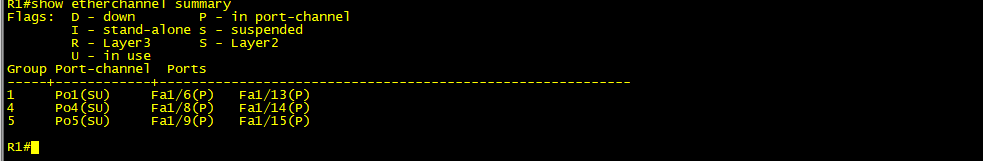

show etherchannel summary 이더 채널 그룹 확인
R2에서 VLAN 선언
conf t
vlan 10
name vlan_10
exit
vlan 20
name vlan_20
exit
vlan 30
name vlan_30
exit
vlan 40
name vlan_40
exit
conf t
ip routing
int range f1/11 - 12 , f1/15
swich trunk enc dot
switch mod trunk

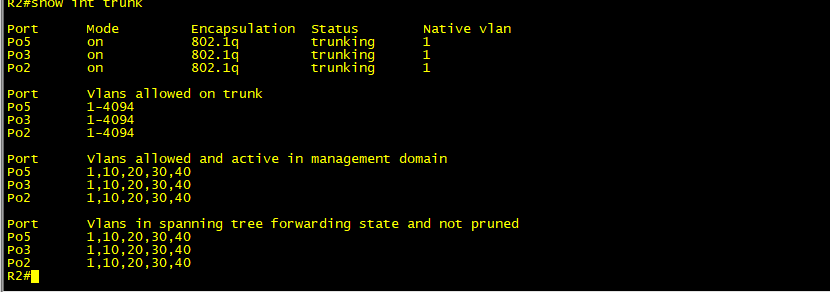

show int trunk

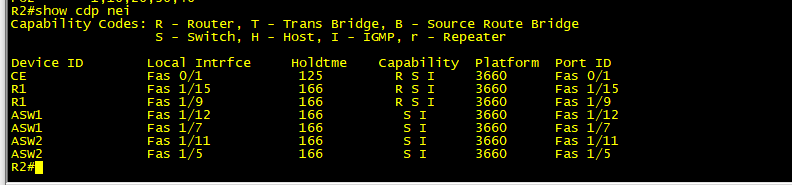

show cdp nei
dsw1 연결된것
int range f1/15 , f1/9
sw tr enc dot
sw mode trunk
channel-group 5 mode on
asw1연결 된것
int range f1/12 , f1/7
sw tr enc dot
sw mode trunk
channel-group 3 mode on
exit
asw2 연결된것
int range f1/11 , f1/5
sw tr enc dot
sw mode trunk
channel-group 2 mode on
exit
show etherchannel summary 이더 채널 그룹 확인
SW1)
conf t
vlan 10
name vlan_10
exit
vlan 20
name vlan_20
exit
vlan 30
name vlan_30
exit
vlan 40
name vlan_40
exit
no ip routing // 스위치라서
do sh cdp nei // 인터페이스 확인
int range f1/12 -13
swich trunk enc dot
switch mod trunk
exit
sW1
R1에 연결된것
int range f1/6 , f1/13
sw tr enc dot
sw mode trunk
channel-group 1 mode on
exit
SW2에 연결된것
int range f1/12 , f1/7
sw tr enc dot
sw mode trunk
channel-group 3 mode on
SW2)
conf t
vlan 10
name vlan_10
exit
vlan 20
name vlan_20
exit
vlan 30
name vlan_30
exit
vlan 40
name vlan_40
no ip routing
int range f1/11 , f1/14
switch trunk enc dot
switch mod trunk
exit
SW2
R1 에 연결된것
conf t
int range f1/14 , f1/8
sw tr enc dot
sw mode tru
ch-gro 4 mode on
R2에 연결된것
int range f1/11 , f1/5
sw tr enc dot
sw mode tru
ch-gro 2 mode on
이더채널을 설정할때는 channel-group 이라는 명령어를 쓰고 결과적으로 이더채널의 소속된 포트는 하나의 포트로 간주 하는 것으로 알 수 있다.
